[1] M0J2 와 A0J2 PLC에 RAM 또는 EPROM이 삽입된 경우:
* 중고품 구입경우에 확인 하여야할 사항 :
외부의 RAM또는 EPROM에의해서 PLC가 동작하기 때문에 EPROM이 삽입되어진 경우는
내장된 프로그램을 읽기만 되므로 그에 프로그램을 수정,변경은 불가능 합니다.
[2] M0J2, A0J2 PLC프로그램을 신형 A0J2H로 프로그램 업그래이드 순서. 순서 입니다.
1)MOJ2, A0J2 CPU에서 다운로드 받은 후, 하드 디스크에 저장 합니다.
2)프로젝트-> PLC 유형변경-> 파라메터에서 프로그램 용량을 변경하여 다른이름으로 하드 디스크에 저장.
(또는, Project file Menu ---> Import file Importing--> Import from gppa format을 한 후 저장)
3)A0J2H CPU를 All Clear를 하여 초기화 시켜두고,
4)디스크에 저장해둔 프로그램을 A0J2H-CPU로 쓰기( Write )를 합니다.
5) WRITE Verify READ해서 프로그램을 대조후 --> Key S/W를 RUN으로전환시켜 정상동작을 반듯이 확인 합니다.
그래도 안되면 프로그램을 확인합니다.
- X접점 과 Y접점을 내부접점으로 전환확인.
- PLC 프로그램 맨처음에 새로운 plc접점하고는 -----하여 Y출력에 연결확인합니다...
- A0J2H 파라메터 기본값을 벗어난 값이 있으면 값을 정정합니다.
--☞ ALL Clear를 하여 초기화 전 확인할 항목:
1.PARAMETER
2.LATCH RANGE
3.NET WORK
4.I/O LOCATION
5.AUXILIARY
PARAMETER의 기본값 이외의 값이 셋팅 되어 있으면 기록해 둡니다.

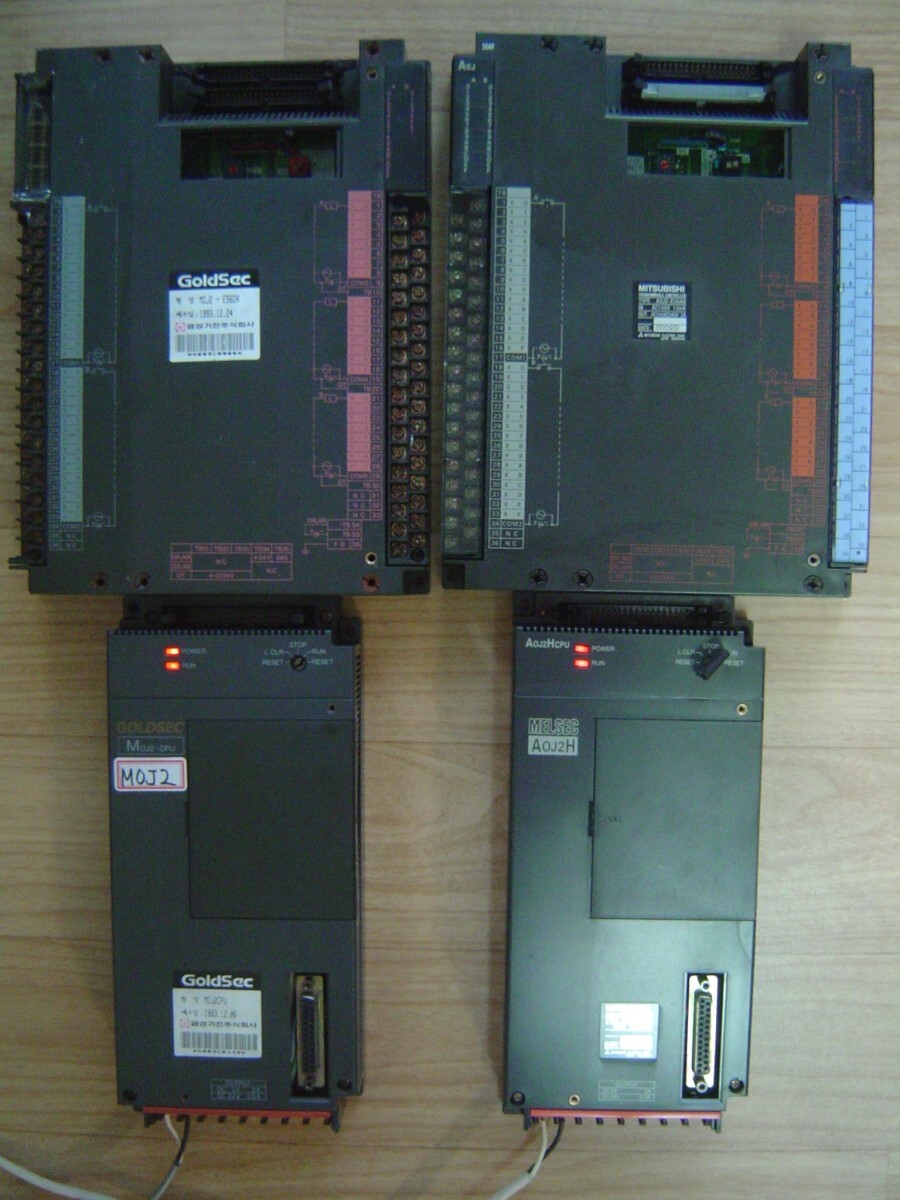

aoj2를 aoj2h cpu로 교체.cpu 호환
AOJ2 -> AOJ2H 교체 순서.
----------------------------------------------------------------------------------------
[3] 배터리 교환:
PLC배터리는 공장도 출고 3개월 이내의 것으로서 정품(正品)을 취급 하십시요.
STOP->RUN-Key를 조작 하여도 RUN 램프가 점멸(點滅)하며, 설비 운전이 안되는 고장 :
배터리 소진, OP-AMP등의 문제이므로 프로그램을 복구합니다.
프로그램 저장 가능한 메모리 IC.
배터리의 라벨에는 "유효기간은 제조일로부터 3년임"이라고 적혀있슴(문의는 받지않습니다)
# PLC Back-up 배터리에 관한한 상대방에게 보통 ~년, 까딲없이 ~년, 우리회사 에선 ~년 동안
표현은 주의 하시는 편이 좋을것 같습니다.
--☞ A0J2 : "에이-제로-제이-투" 가 옳은 말입니다. (에이-오-제이-투 X )
--☞ M0J2 : "엠-제로-제이-투" 가 옳은 말입니다. (엠-오-제이-투 X )
배터리만 별도 판매 하지 않습니다.
---------------------------------------------------------------------------------------------
[4] invalid parameter란 ERROR가 뜨면서 PC에서 READ가 실행 안될때 조처:
이유 :
1)DOS형 SW3IVD-GPPA프로그램으로도 안되며,
2)WIN형 SW3RN-GPPA에서도 Program Size를 4k 까지만 한정 되어졌기 때문에 안됩니다.
전용 PC(A6GPP,A6HGP,A6PHP)이나 핸디로더(M7PU ~ A8PU)에서는 7K이기 때문입니다.
해결 방법 :
1. SW3RN-GPPA 초기Menu에서 'Create'를 선택하고 CPU기종에서 A0J2를 지정하시고,
2. Parameter Menu에서 Program Size를 4k 미만으로 설정하시고,
3. On line Menu의 PC Read에서 Main Program을 선택하여 Program만 Upload하시면 됩니다.
( Parameter값은 재설정 해주어야 합니다.)
[5] A0J2,M0J2를 일반 PC에 Win-XP로 사용 하실때는:
프로그램 용량 4K 이내는 수정및 추가는 가능 합니다.
그러나 프로그램 STEP 용량 4K 초과에 대해서 만큼은 가능 하지 못하는 용량의 제약이 있습니다.
그러함으로 핸디로더( A7PU ,A8PU )또는 전용 PC( A6-GPP,A6-HGP,A6-PHP )는 7K 까지 용량이 가능 합니다..
프로그램 4K 이상 STEP 추가 작업을 하시려면 CPU를 A0J2H로 업 그래이드 하신후 진행 하셔도 됩니다.
[6] A0J2, M0J2를 프로그램 용량 4K 이상으로 추가 되어야할 환경,조건이면:
1)메모리장착용 소켓에 꼽혀져 있는 메모리를 8K 이상 RAM으로 교체하신후
2)메모리용량 설정핀을 8k측으로 옮겨 둡니다.
3)Software를 Win95또는 98에서 Dos-OS 또는 핸디로더( A7PU ,A8PU )또는
전용 PC(A6GPP,A6HGP,A6PHP)로 取扱하시면 됩니다.
4)전원을 켜둔 상태에서 배터리를 새것으로 교환후 다음 교환 일자를 표시 해둡니다.
[7] RAM에 의해서 PLC가 운전될때 invalid parameter란 ERROR의 원인:
프로그램 저장용 메모리 소켓에 RAM이 꼿혀 있는경우 Read時 현상일때
원인: 프로그램이 휘발(揮發)되어 버린 것입니다.
이유: 배터리 용량(전압x)소진 또는 OP-Amp고장입니다.
方案: EPROM이 꼽혀져 있을경우는 이러한 현상은 全無 합니다.
AOJ2, MOJ2용 MEMORY소켓에 삽입 RAM
[8] 프로그램 을 PC로 다운 받을수 없는 CPU部 측의 고장 수리 방법
조건: 설비는 정상적으로 RUN동작 되고 있는 현상에서
1) PLC 통신 포트에 꼽히는 (RS422 to RS232C 변환기) 선로가 이상 유무 확인.
2) PLC Software 상에서 통신 설정이 올바른지 확인.. Comport/RS232C
3) PC와 USB 컨버터의 통신 설정이 올바른지 확인.. 9600bps/8/1/N
로 확인 결과 이상이 없는 조건 에서 다음과 같이 점검을 합니다..
다음:

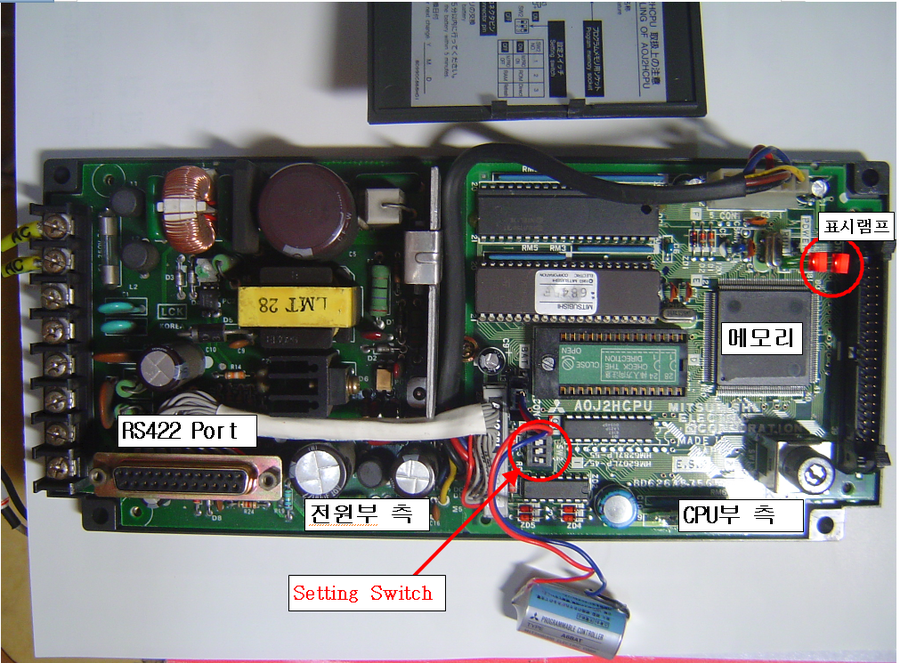

1) Setting Switch 위치 확인 ( 1,2=off 3=on , A0J2H )
2) RS422 Port의 Vcc5V 공급 전압 점검
3) 메모리 설정핀 과 메모리 보호핀 위치 확인 ( M0J2 )
[9] 프로그램 저장 용량이 부족 할때 조처 :
1) OS는 Window 95, 98으로써 CPU-Memory 작업을 합니다.
2) OS를 Window-XP,7,8,10로써 CPU-Memory 작업을 할때(용량 부족 문제 해결)

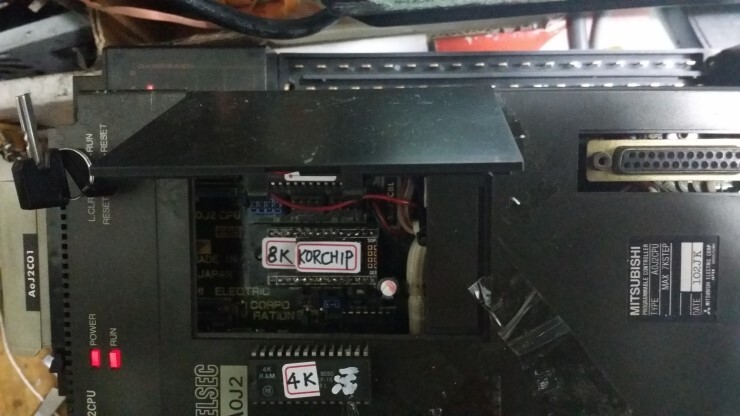

기존 4K RAM을 취외 하시고 8K RAM으로 교환 하여 삽입합니다.
8K 로 교환 후 STOP 모드에서 RUN 모드로 Key를 돌린후 프로그램을 쓰기---> 읽기를 반복해서 검증합니다.
[10] 입출력 증설:
-------------------------------------------------------
